6palcový grafitový ohřívač s povlakem TaC

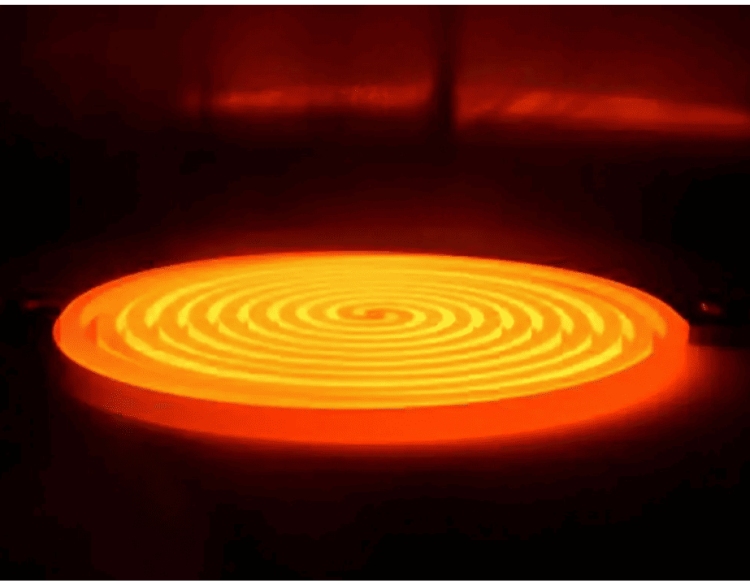

6palcové grafitové ohřívače Semixlab s povlakem TaC obvykle využívají izostaticky lisovaný nebo vysokohustotní grafitový substrát. Topný obvod (obvykle soustředný závit nebo kruhový vzor) je obráběn a na povrch nebo na klíčových místech je nanesena ochranná vrstva karbidu tantalu (TaC). Tyto ohřívače využívají odporový ohřev k zajištění vysoce rovnoměrného a spolehlivého zdroje tepla přímo pro malé destičky (např. 6" / 150 mm) nebo susceptory. Povlak TaC výrazně prodlužuje životnost a čistotu součástek ve vysokoteplotních a korozivních procesních prostředích.

Ⅰ. Role v hlavních polovodičových procesech

1. Epitaxe (vrstvy SiC, GaN a Si)

V epitaxních růstových procesech je 6palcový grafitový ohřívač s povlakem TaC základním tepelným prvkem, který je zodpovědný za dosažení stabilního a rovnoměrného ohřevu substrátu. Přesná regulace teploty je nezbytná pro udržení rovnoměrnosti tloušťky vrstvy, kvality krystalů a minimalizaci defektů v epitaxních metodách SiC, GaN a Si. Povlak TaC chrání grafitový substrát před chlorovanými a vodíkovými plyny, které jsou při zvýšených teplotách vysoce korozivní. To zajišťuje dlouhou životnost a zároveň zabraňuje kontaminaci a uvolňování částic do komory.

2. Chemická depozice z plynné fáze (CVD / MOCVD / PECVD)

V systémech CVD a MOCVD jsou ohřívače klíčové pro udržení kontrolovaného prostředí pro růst tenkých vrstev. Povlak TaC poskytuje odolnost proti plazmové erozi a chemickou inertnost, díky čemuž je ohřívač vhodný pro prostředí PECVD a LPCVD, kde se používají sloučeniny fluoru a chloru. Jeho vysoká emisivita a tepelná vodivost zajišťují rychlé ohřevy a chlazení, což zvyšuje stabilitu procesu.

3. Difuzní a žíhací procesy

Během difúze dopantu za vysokých teplot a postimplantačního žíhání je rovnoměrný ohřev zásadní pro dosažení přesných profilů aktivace a difúze dopantu. Grafitový ohřívač s povlakem TaC minimalizuje tepelné namáhání a zajišťuje kontrolované prostředí destičky. Jeho odolnost vůči oxidaci a tepelným cyklům zvyšuje spolehlivost a opakovatelnost v průběhu více procesních cyklů.

4. Leptání a povrchová úprava

V prostředí suchého leptání fungují ohřívače potažené TaC jako platformy pro ohřev substrátu, které odolávají podmínkám plazmatu na bázi fluoru a chloru. Povlak chrání grafitovou základnu před erozí a uvolňováním částic a zároveň zachovává tepelnou stabilitu povrchu destičky. To vede ke zlepšení přesnosti leptání a snížení kontaminace komory.

Ⅱ. Klíčové materiály a konstrukce:

Grafitový susceptor: Vynikající elektrická vodivost, vysoká tepelná vodivost, silná obrobitelnost a nízká tepelná kapacita (což podporuje rychlé zvyšování teploty).

Tvar topného okruhu: Pro dosažení radiální rovnoměrnosti teploty se používají soustředné prstence/spirály; pro jemné doladění teplotních gradientů/odchylek lze použít vícezónové konfigurace.

Povlak TaC (karbid tantalu): Vysoký bod tání (≈3880 °C), vysoká tvrdost, chemická a plazmová odolnost a vynikající elektrická vodivost. Jako ochranná vrstva snižuje chemické reakce s procesními plyny, minimalizuje uvolňování částic a prodlužuje životnost.

Spojení rozhraní/adheze: Adheze mezi TaC a grafitem, tloušťka povlaku a regulace napětí jsou klíčovými faktory řízení procesu, které ovlivňují životnost a spolehlivost.

Ⅲ. Problémy s procesy a jejich řešení

Při použití 6palcového grafitového ohřívače s povlakem TaC v polovodičových procesech existuje několik technických bodů, které vyžadují pečlivou pozornost. Správné řešení těchto problémů zajišťuje stabilní výkon, delší životnost a konzistentní kvalitu destiček.

1. Riziko přilnavosti a odlupování povlaku

Challenge:

Pokud se povlak TaC pevně nespojí s grafitovým základem, může se po opakovaných cyklech ohřevu a ochlazování odlupovat nebo praskat. To může vést k uvolňování částic a zkracování životnosti ohřívače.

Řešení:

● Před nanesením vrstvy proveďte pokročilou přípravu povrchu (leptání a čištění pro zvýšení pevnosti spoje).

● Použijte optimalizované parametry CVD pro dosažení husté a rovnoměrné vrstvy TaC.

● Během kontroly kvality provádějte testy adheze, abyste předešli skrytým závadám.

2. Tepelné namáhání a praskání

Challenge:

Rychlé změny teploty během procesů, jako je RTP (Rapid Thermal Processing), mohou vytvářet napětí mezi grafitem a vrstvou TaC, což vede k prasklinám nebo deformacím.

Řešení:

● Navrhněte ohřívač s odpovídajícími vlastnostmi tepelné roztažnosti mezi grafitem a TaC.

● Používejte řízené náběhy ohřevu/ochlazování pro snížení tepelného šoku.

● Jako substrát použijte vysoce čistý, jemnozrnný grafit s nízkou tepelnou roztažností.

3. Rovnoměrné ohřev napříč destičkou

Challenge:

Pokud má povlak TaC nebo grafitový základ nerovnoměrnou tloušťku, může to způsobit horká místa nebo studené zóny, což vede k defektům destičky.

Řešení:

● Provádějte přesné obrábění grafitového substrátu s přísnými rozměrovými tolerancemi.

● Zajistěte rovnoměrnost povlaku pomocí pokročilé CVD kontroly.

● Během kontroly kvality používejte teplotní mapování k ověření konzistentního rozložení tepla.

4. Životnost a cyklus výměny

Challenge:

Postupem času se i ty nejlepší ohřívače v extrémních podmínkách zhoršují, což může způsobit neočekávané prostoje.

Řešení:

● Stanovte prediktivní plán výměny na základě provozních hodin a chemického složení plynu.

● Mějte po ruce náhradní ohřívače, abyste minimalizovali přerušení výroby.

● Spolupracujte s dodavatelem na provádění testů životnosti a analýzy poruch za účelem neustálého zlepšování.

Materiály a konstrukce 6palcového grafitového ohřívače s povlakem TaC v podstatě zajišťují stabilitu při vysokých teplotách, odolnost proti korozi a strukturální integritu, což z něj činí nepostradatelnou součást pokročilých epitaxních, CVD a difuzních procesů. Neváhejte se na nás obrátit s žádostí o další řešení na míru.
