PZT piezoelektrické tenkovrstvé destičky
Tenkovrstvé piezoelektrické destičky PZT od společnosti Semixlab slouží jako základní funkční materiál pro špičková zařízení MEMS. Využitím pokročilých procesů PVD (fyzikální depozice z plynné fáze) jsme dosáhli polykrystalické tenkovrstvé depozice PZT na standardních substrátech o tloušťce 6 a 8 palců, které se vyznačují výjimečně vysokými piezoelektrickými konstantami a vynikající uniformitou. Díky rovinnosti v atomárním měřítku a přesnému řízení orientace krystalů naše produkty výrazně zvyšují účinnost elektromechanické konverze a zároveň zajišťují konzistenci na výrobní úrovni a vysoké výtěžky. Jsou perfektně vhodné pro špičkové aplikace MEMS – včetně akustických měničů, přesných mikropumpaček a RF komunikace – což našim zákazníkům umožňuje bezproblémově překlenout mezeru mezi laboratorním výzkumem a vývojem a velkosériovou výrobou.
Popis
Typický zásobník
Navrženy pro výrobu běžných MEMS systémů, nabízíme standardní, vysoce validované struktury vrstvených materiálů, které zajišťují bezproblémovou integraci s linkami na zpracování polovodičů.
| vrstva | Základní funkce | Technické parametry |
| Horní elektroda | Přenos signálu | Vysoká vodivost a vynikající procesní stabilita při použití ušlechtilého kovu. |
| Piezoelektrická vrstva | Přeměna energie | Tenký film PZT s vysokou hustotou, silně (100) orientací a vysokou hnací silou. |
| Buffer Layer | Krystalická orientace | Optimalizovaná energie rozhraní; potlačuje difúzi prvků; zvyšuje odolnost proti feroelektrické únavě. |
| Spodní elektroda | Vysoce spolehlivá základna | Prémiová elektroda z ušlechtilého kovu zajišťující dlouhodobou elektrickou stabilitu. |
| Adhezní vrstva | Lepení a spojení | Zlepšuje mechanickou adhezi mezi elektrodou a substrátem. |
| Substrát (Si/SOI) | Strukturální podpora | Plně kompatibilní s 8palcovými standardními křemíkovými (Si) nebo SOI platformami. |
Služby přizpůsobení a slévárenství
Řešení na míru pro vysoce výkonné piezoelektrické aplikace
Naše služby
● Tenké filmy na zakázku: Specifické typy filmů a přesné ladění tloušťky.
● OEM Foundry: Vysoce kvalitní růst na waferech dodaných zákazníkem.
● Integrace SOI: Specializovaná depozice pro pokročilé RF/MEMS.
TECHNICKÉ ÚDAJE
| Parametr | Specifikace |
| Velikost oplatky | 6 palce / 8 palce |
| Nejvyšší měrný odpor křemíku | > 5 000 Ω`cm |
| Příměs a tloušťka | Přizpůsobitelné dle návrhu |
| Vrstva BOX | Podpora pro různé tloušťky |
Aplikace
Naše 8palcové piezoelektrické destičky PZT jsou navrženy tak, aby splňovaly požadavky na vysokou přesnost v různých průmyslových odvětvích a slouží jako základní kámen pro efektivní elektromechanickou konverzi:
● Inovace v oblasti akustiky a komunikace: Ideální pro piezoelektrické mikroobráběné ultrazvukové měniče (pMUT) a akustické MEMS (např. vysoce výkonné reproduktory a mikrofony). Díky vynikající citlivosti a fázové konzistenci umožňují naše destičky čistší zvuk a vysoce přesné ultrazvukové zobrazování. Vysoké charakteristiky Q-faktoru navíc dokonale vyhovují RF MEMS filtrům pro zpracování signálu 5G/6G.
● Přesná fluidika a nanoaktualizace: U inkoustových tiskových hlav a přesného řízení kapalin zajišťují naše vysoké piezoelektrické koeficienty vysokofrekvenční stabilitu a konzistenci objemu kapek. V lékařských/estetických mikropumpách a atomizaci vynikající odolnost proti únavě zaručuje přesné řízení průtoku během dlouhodobého provozu.
● Spolehlivost v průmyslu a lékařství: Naše PZT řešení poskytují stabilní výstupní výkon, od mikroskopického snímání pohybu až po vysokoenergetické ultrazvukové rozprašování, a pomáhají tak klientům překonat úzká místa tradičních elektromagnetických pohonů, která se týkají velikosti a účinnosti.

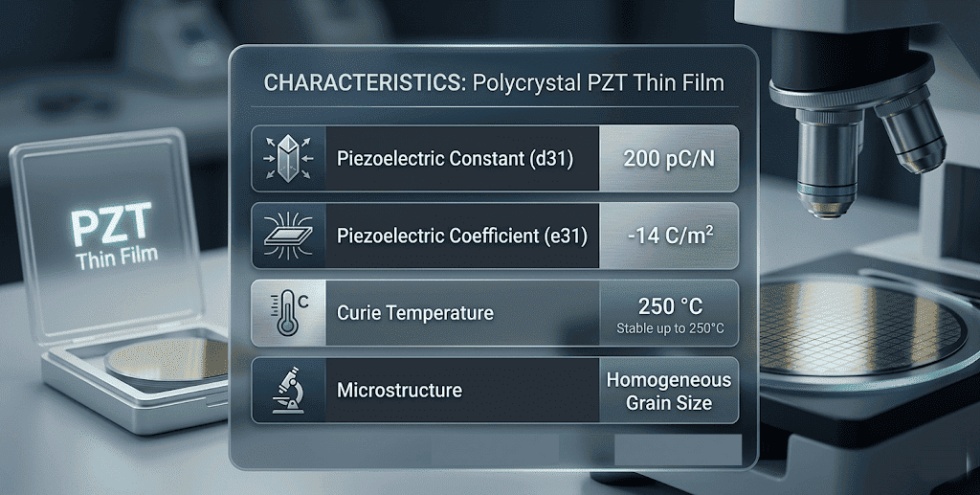

Konkurenční výhoda
Vynikající účinnost elektromechanické konverze
Tenká vrstva, založená na pokročilé technologii řízení orientace textury, se vyznačuje ultravysokým efektivním piezoelektrickým koeficientem e31,f. Jakožto hlavní zdroj energie pro aktuátory MEMS umožňuje vysokofrekvenční výstup deformace s velkým posunem při extrémně nízkých budicích napětích.
Jednotnost procesu hromadné výroby
Technologie řízení tvorby filmu na atomární úrovni zajišťuje, že rovnoměrnost tloušťky 8-palcových tenkých filmů na celé ploše dosahuje úrovní srovnatelných v průmyslu. Drsnost povrchu v subnanometrových rozměrech dokonale splňuje požadavky na zpracování přesných akustických a optických mikrostruktur.
Přísná kvalita a spolehlivost
Ultranízká hustota defektů a vynikající kontrola částic výrazně zlepšují výtěžnost strukturování při následné výrobě mikro-nanočástic. Optimalizovaná vícevrstvá struktura a konstrukce specializované mezivrstvy účinně potlačují feroelektrickou únavu a zajišťují dlouhodobou stabilitu zařízení za složitých provozních podmínek.
